วิธีการซ่อมด้วย METAL FASTENING คืออะไร
วิธี Metal Fastening ที่ทางบริษัทนำมาใช้ ถูกจัดอยู่ในประเภทการซ่อมแบบ Cold Metal Stitching ซึ่งเทคนิคการซ่อมแบบ Cold Metal Stitching เป็นวิธีการซ่อมเหล็กหล่อที่ถูกพัฒนามานานกว่า 100 ปี เป็นวิธีซ่อมที่ถูกใช้กับเครื่องจักรบนเรือเดินทะเลมานาน
วิธีซ่อม Metal lock ซึ่งเป็นวิธีการซ่อมโดยใช้หลักการการเดียวกับ Metal Fastening ถูกแนะนำในนิตยสาร The second-class marine engine mechanic guidance book, Journal of the M.E.S.J., Vol.18 No.9
เหล็กหล่อ ถึงแม้จะเป็นวัสดุที่นิยมนำมาใช้สร้างเครื่องจักรหรือผลิตงานเป็นงาน Mass Product แต่ก็เป็นที่รู้กันว่า เป็นวัสดุที่ยากต่อการเชื่อม เมื่อเกิดรอยร้าวที่เครื่องจักรหรือโลหะทั่วไป หรือเหล็กหล่อ วิธีซ่อมที่คุณจะนึกถึงอย่างแรกคงจะเป็นวิธีการเชื่อม แต่การเชื่อมมีโอกาสที่เกิดปัญหาจากความร้อนในกระบวนการซ่อม เช่น การบิดตัว การเปราะหัก แรงเครียดสะสมในภายหลังได้ ดังนั้น จึงมีความจำเป็นต้องควบคุมเรื่องการใช้ความร้อน ซึ่งเป็นสิ่งที่ควบคุมได้ยากในกระบวนการเชื่อม และเพื่อความแม่นยำในการซ่อม บ่อยครั้งที่จำเป็นต้องถอดหรือแยกชิ้นส่วนของเครื่องจักรออกมาก่อนก่อนจะต้องประกอบกลับไปใหม่หลังทำการเชื่อมเสร็จ ซึ่งขั้นตอนดังกล่าว จะต้องเสียทั้งเวลาและค่าใช้จ่าย แต่หากจะลัดขั้นตอนโดยการไม่ถอดประกอบ ก็อาจจะเกิดผลในทางกลับกัน คือเป็นการทำให้คุณภาพการเชื่อมลดลง
ทางออกเพื่อที่จะแก้ปัญหาดังกล่าว คือ Metal Fastening
วิธี Metal Fastening เป็นวิธีที่ถูกใช้กันในหลายอุตสาหกรรม เช่น โรงไฟฟ้า โรงงานผลิตปูนซีเมนต์ โรงงานเคมี อุตสาหกรรมฉีดพลาสติก เครื่องจักรในระบบขนส่ง โดยมีข้อดีดังนี้
- ไม่ได้ใช้ความร้อน จึงไม่ทำให้โครงสร้างวัสดุเครื่องจักรเปลี่ยน (Base Metal)
- ไม่เสียรูป ไม่เกิดการบิดตัว
- หลังการซ่อม ไม่เกิดปัญหา เช่น รอยร้าวซ้ำ เพราะไม่ได้มีปัจจัยที่ทำให้โครงสร้างของวัสดุเปลี่ยนแปลง
- ไม่จำเป็นต้องถอดชิ้นส่วน หากมีพื้นที่ให้เข้าไปทำงานได้
- สามารถซ่อมได้ในระยะเวลาอันสั้น ซ่อมเสร็จภายใน 1 วัน
- งานซ่อมของเราใช้หลักการด้านเครื่องกล ไม่ต้องอาศัยทักษะเฉพาะบุคคล คุณภาพงานซ่อมจึงคงที่ ไม่เปลี่ยนแปลง
- สามารถปรับวิธีการซ่อมให้เหมาะกับตารางการผลิต หรือตารางการหยุดเพื่อซ่อมเครื่องจักรได้ ไม่ว่าจะเป็น การซ่อมชั่วคราวให้ใช้งานได้ก่อน หรือ ซ่อมแบบถาวรให้ใช้งานได้ในระยะยาว หรือแม้กระทั่งการเตรียมความพร้อมเพื่อเสริมความแข็งแรงให้กับบริเวณที่เกิดรอยร้าวระหว่างที่รอตารางหยุดซ่อมเครื่อง
- หากเกิดรอยร้าว แต่ยังไม่ได้มีผลต่อคุณภาพการผลิตชิ้นงาน ก็ไม่จำเป็นต้องทำการปรับเครื่องจักรหลังการซ่อมของเรา
- ไม่ได้ใช้ไฟในกระบวนการซ่อม จึงไม่มีผลกระทบเรื่องอัคคีภัยกับพื้นที่โดยรอบ
METAL FASTENING 工法とは
弊社の用いる Metal Fastening は、Cold Metal Stitching Technique に分類される工法です。Cold Metal Stitching Technique は、100 年以上前に開発された鋳鉄の修理方法で、船舶修理で発展してきた工法です。
２ 級舶用機関整備士指導書、日本船用機関学会誌第 18 巻第 9 号 (Journal of the M.E.S.J., Vol.18. No.9) などにメタロックとして紹介
鋳鉄は、量産性に優れ、現在も様々な産業設備に使用されていますが、溶接の難しい材質として知られています。鋳鉄に限らず、金属設備にクラックが発生した場合、まず溶接を思いつくと思います。溶接は熱を加えることにより修理後、変形、脆化、残留応力などにより、さらなるトラブルを引き起こす可能性があります。鋳鉄は、更に特殊な熱管理が必要となります。これが、鋳鉄の溶接が難しい要因となります。溶接を正確に実施するため必ず設備の分解、調整、再組み立てが必要です。これには、膨大な費用、時間がかかる可能性があります。しかし、これを抑えようとし分解を怠ることは、溶接の精度を悪化させます。
これらの問題を解決するのが、 Metal fastening工法です。
Metal Fastening 工法は発電、セメント、化学、プレス、樹脂成形、交通機関など多くの産業で使用されています。
- 熱を使用しないため、設備(母材)の材質変化が起こらない
- 変形が起こらない
- 材質変化に起因する修理直後の2次クラックなどの問題が起こらない。
- 作業スペースがあれば、設備の分解不要
- 最短1日で完了
- 熟練工に頼らない、構造力学を用いたシステム的な工法による安定した品質
- 生産スケジュールを考慮した応急修理、恒久修理、追加補強を工期に合わせ段階的な修理が可能
- クラック発生時でも製造品精度に問題がない場合、修理後の設備再調整不要
- 火気を使用しないため、周辺設備への影響を与えません
R-SCREW
METAL FASTENING

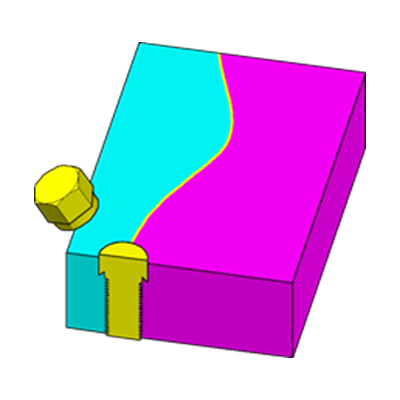

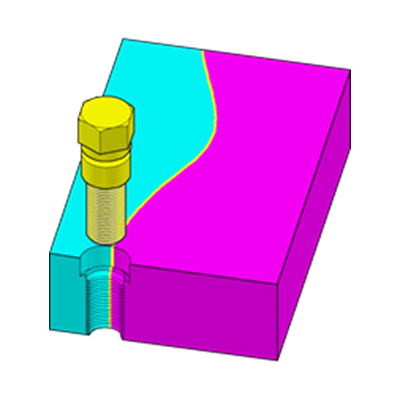

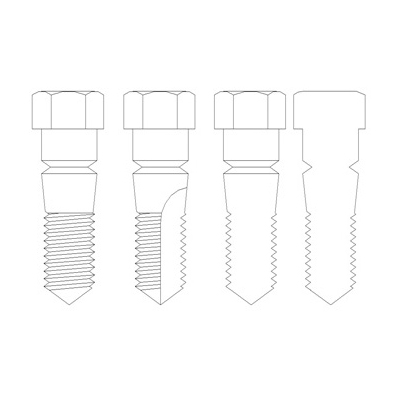

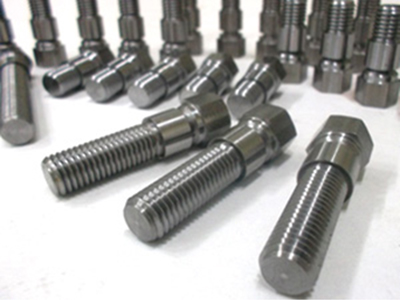

สกรูมาตรฐาน ที่ใช้ในวิธี Metal Fastening

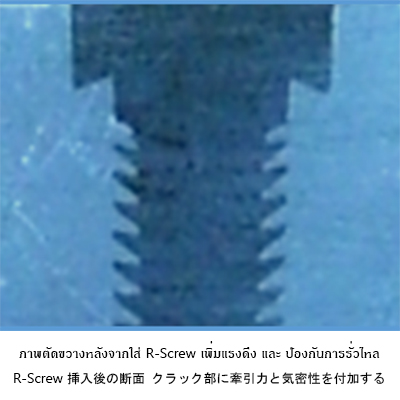

ลักษณะเกลียวที่แตกต่างจากสกรูทั่วไป ทำให้มีคุณสมบัติในการอุดรอยรั่ว และเพิ่มแรงดึงบริเวณรอยร้าว ไม่ให้รอยร้าวขยายออกได้ง่าย
การซ่อมที่เหมาะสมกับการใช้ R-Screw อย่างเดียวคือ ชิ้นงานที่ไม่ต้องการรับโหลดมาก หรือชิ้นงานที่จำเป็นต้องแก้ปัญหาเรื่องรอยรั่ว
Metal Fastening 工法で使用する基本的なネジ。
一般的なネジ山とは全く異なる形状で、これをクラックに埋め込むことにより、クラック部に牽引力および気密性を付加することが可能です。
低負荷および気密性が必要な修理には、このR-Screwのみでの修理が可能です。

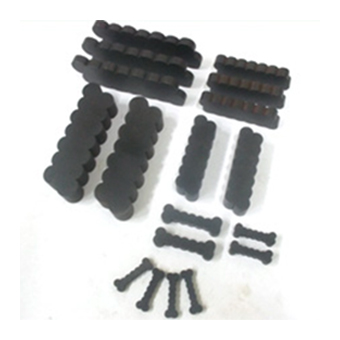

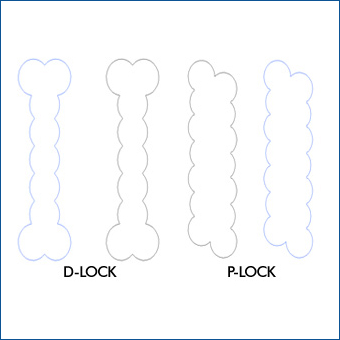

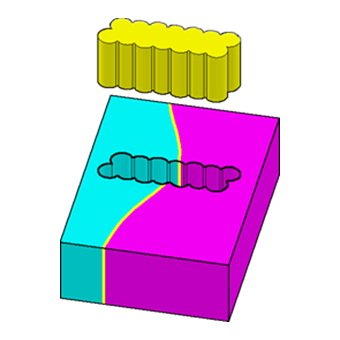

ตัว LOCK
METAL FASTENING
แผ่นเสริมแรงของ Metal Fastening

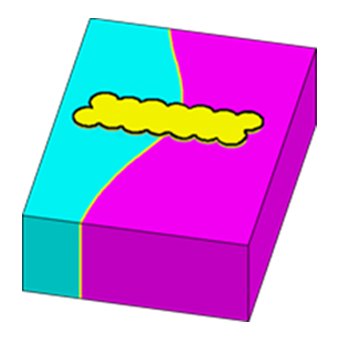

จะใช้ในกรณีที่ต้องการเพิ่มความแข็งแรง หรือต้องการรับโหลดสูงโดยใส่ตามแนวขวางกับรอยร้าว เป็นอุปกรณ์ที่ช่วยในการกระจายแรงที่มากระทำให้รอยร้าวขยายหรือแตกออกให้มากระทำที่อุปกรณ์ของเราแทน เราจะใช้ตัว Lock สำหรับกรณีที่ต้องการเพิ่มความแข็งแรงหรืองานที่ต้องรับโหลดสูงเท่านั้น
Metal Fastening 工法で高負荷の修理時に使用する補強プレート。
クラック部に対し直行する方向に挿入することで、クラックが広がろうとする力、進行しようとする力を抑制します。高負荷で強度のみ復元する場合にはこのLockのみを使用します。
